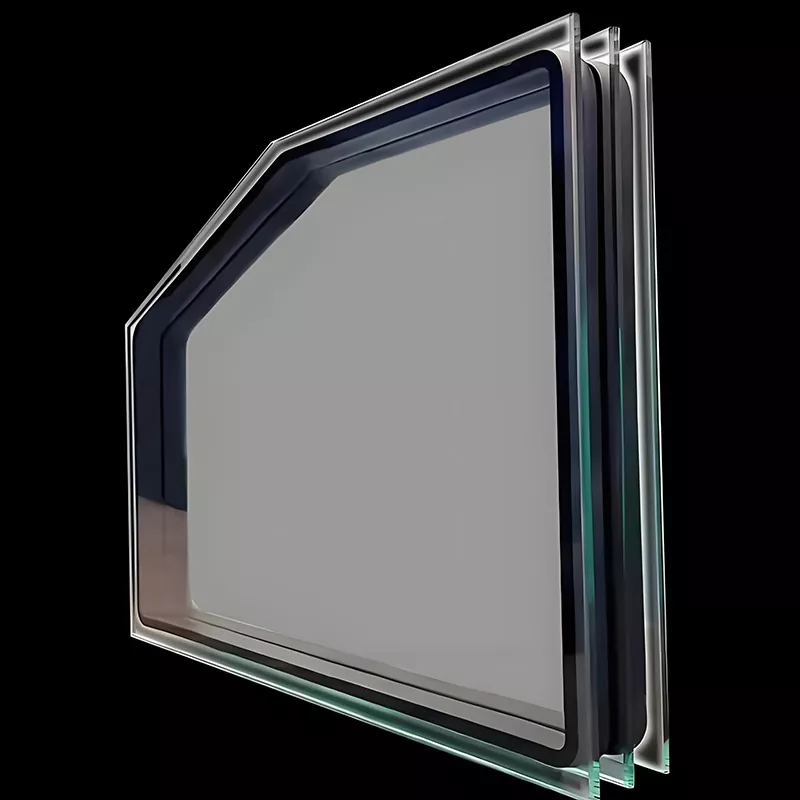

4SG複層ガラス

技術的パラメータ

製品の特長と用途

4SG複層ガラスの特長は「ウォームエッジシール＋高効率省エネ」にあります。従来のアルミニウムスペーサーに代わる一体型ウォームエッジシーリングテープを採用し、エッジコールドブリッジ効果を完全に排除し、冬場のガラスエッジの結露やカビを防ぎます。 U値は1.4W/(㎡・K)と低く、従来の複層ガラスを大きく上回ります。 Low-eコーティングと高純度アルゴンガス封入により、赤外線遮断率は85％以上に達し、夏は高温を遮断、冬は熱を遮断します。一方、一体化されたシーリングにより手作業による接着ミスがなくなり、年間空気漏れ率 ≤0.5% で、より安定したシーリング性能が保証されます。

適用可能なシナリオは、あらゆる種類の省エネ建物をカバーします。

住宅用途: 一般住宅、古いコミュニティの改修、道路に面した騒音に敏感な住宅建物に適しています。元のフレームを変更することなく、従来のガラスを直接置き換えることができます。

商業用途：オフィスビル、一般ホテル、学校、店舗などで一般的な省エネや防音の要求を満たすために使用されます。

特殊シナリオ：中国北部の厳寒地（寒冷橋）や高層ビルの天窓に適応し、省エネと設置の利便性を両立。

シングルシルバー/ダブルシルバー Low-e コーティングを装備し、さまざまな気候地域や省エネ予算に柔軟に適応できます。

制作内容

生産プロセス全体は自動化された組立ラインを採用しています。ベースガラスは高品質のフロートガラスで、コア工程に入る前に水や塵のない洗浄と真空乾燥が行われます。一体化されたウォームエッジシーリングテープが高精度の設備でガラスに正確に貼り付けられ、内蔵の高効率乾燥剤が水蒸気を吸収し、高純度アルゴンガス（濃度90％以上）が充填されて断熱性能と遮音性能が向上します。必要に応じてキャビティの内側に Low-e コーティングを蒸着し、最後に完全焼き戻し処理を行って機械的特性を向上させます。プロセス全体で手作業による接着が不要なため、シールミスを回避し、製品の一貫性を確保できます。

ウォームエッジシーリングテープは耐候性ポリマー素材で作られており、-40℃から80℃までの温度変化に耐え、耐老化性、耐紫外線性に優れ、熱膨張収縮によるシール不良を防ぎます。ガラスのエッジは細かく研磨され面取りされており、バリやエッジの欠けがなく、応力集中や破損のリスクが軽減されます。内蔵された乾燥剤がキャビティ内の水蒸気を長時間吸収し、曇りや結露を防ぎます。完全な強化処理の後、ガラスは鈍角な粒子に砕けるため、安全な使用が保証され、全体的な耐用年数は ≥20 年です。

製品の主な利点の概要

サーマルブリッジなしでエッジが暖かい：アルミスペーサーの代わりに統合されたテープがエッジの結露を完全に解決し、冬の室内温度をより均一にし、厳しい寒さの地域に適しています。

高い気密性と耐久性：手作業による接着ミスがなく、年間空気漏れ率 ≤0.5%、従来のプロセスをはるかに上回るシール性能、耐用年数 ≥20 年。

便利で効率的な設置: 従来の断熱ガラスと同じサイズと重量で、枠を変更せずに直接交換できるため、古い住宅地の改修がより便利になります。

信頼できる安全性能：完全焼戻し処理により強力な耐衝撃性を確保し、細かく研削されたエッジが応力集中を回避し、高層および低層の建物のさまざまなシナリオに適しています。

コスト効率の高い省エネ: 省エネ効果とコストのバランスが取れており、マルチパネル ガラスやトリプルシルバー Low-e ガラスよりもコスト効率が高く、大量調達プロジェクトに適しています。

類似製品との比較

構造と設計の説明

4SG複層ガラス

4SG 複層ガラスのコア構造は主に二重ガラス単共振器と三重ガラス二重共振器であり、一般的な仕様は次のとおりです。

複層ガラス単キャビ（5+12A+5）：ベーシックバージョン、U値2.0～2.2W/(㎡・K)、遮音性≧40dB、コストパフォーマンスのバランスが取れた一般住宅や店舗に適しています。

二重ガラスシングルキャビティ (6+12A+6): 厚みのあるバージョン、U 値 1.8-2.0 W/(㎡・K)、より強力な耐衝撃性、ノイズに敏感なエリアに適しています。

三重ガラス二重キャビティ (5+12A+5+12A+5): ハイエンドバージョン、U 値 1.4-1.8 W/(㎡・K)、遮音性 ≥45 dB、厳寒地やオフィスビルのカーテンウォールに適しています。

ラミネート加工と組み合わせることで、省エネ性と防爆性を両立した4SG合わせ複層ガラスが得られます。

デザイン面では、光の透過率（60%～80%）と色のカスタマイズをサポートしており、ライトグレー、ライトブルー、無色透明などのオプションの色があり、さまざまな建物のファサードスタイルに適応します。従来のサイズと非標準サイズ（カスタマイズ可能な最大 2440mm×3660mm）のカスタマイズをサポートしており、ドア、窓、カーテンウォール、採光屋根、その他の構造物に適しています。取り付け中は、ガラスに均一な応力がかかるように固定するために特別な圧力ストリップと中性ガラス接着剤が使用され、過度の温度差による破損を避けるために端に適度な拡張スペースが確保されます。ウォームエッジのシール構造への損傷を防ぐため、キャビティを私的に分解することは禁止されています。

多層超省エネガラス

多板超省エネガラスのコア構造は主に三重ガラス二重共振器と四枚ガラス三重共振器であり、共通の仕様は次のとおりです。

トリプルガラス二重キャビティ (5+12A+5+12A+5): 基本バージョン、U 値 1.2-1.5 W/(㎡・K)、バランスの取れたコストパフォーマンス、一般的なハイエンド省エネビルに適しています。

トリプルガラスダブルキャビティ (6+12A+6+12A+6): 厚めバージョン、U 値 1.0-1.2 W/(㎡・K)、遮音性 ≥48 dB、厳しい寒さ/暑い地域に適しています。

4 ガラストリプルキャビティ (5+12A+5+12A+5+12A+5): 究極バージョン、U 値 ≤0.8 W/(㎡・K)、遮音性 50 dB 以上、パッシブハウスや研究室などの高水準のシナリオに適しています。

ラミネート加工と組み合わせることで、防爆効果と省エネ効果を両立した省エネ複層合わせガラスが得られます。

デザイン面では、光透過率（50%～75%）と色のカスタマイズをサポートしており、ライトグレー、ライトブルー、無色透明などのオプションの色があり、さまざまな建物のファサードスタイルに適応します。従来のサイズと非標準サイズ（カスタマイズ可能な最大 2440mm×3660mm）のカスタマイズをサポートしており、カーテンウォール、特殊な形状のドアと窓、床から天井までの窓、採光屋根、その他の構造物に適しています。設置中は、ガラスに均一な応力を確保し、固定には特別な耐荷重フレームと構造用接着剤を使用し、過度の温度差や不均一な応力による破損を避けるために端に合理的な拡張スペースを確保する必要があります。また、密封構造への損傷を防ぐためにキャビティを個人で分解することは禁止されています。

クリアガラス

透明ガラスは、アプリケーション シナリオの要件に応じて、「単層強化」、「積層強化」、「断熱強化」の 3 つの基本構造を採用できます。

単層強化バージョン (通常 5 ～ 8 mm): 通常のドア、窓、屋内パーティションに適しており、採光と基本的な安全性のバランスが取れています。

ラミネート強化バージョン (通常 5+0.76PVB+5): 防爆および落下防止特性を備えた、低層の採光屋根およびバルコニーの囲まれた窓に適しています。

断熱強化バージョン（一般的に5+12A+5）：温度差の大きい場所のドアや窓に適しており、基本的な断熱効果と遮音効果のバランスが取れています。

デザイン面では、光の透過率（60%～80%）と色のカスタマイズをサポートしており、ライトグレー、ライトブルー、無色透明などのオプションの色があり、さまざまな建物のファサードスタイルに適応します。従来のサイズと非標準サイズ（カスタマイズ可能な最大 2440mm×3660mm）のカスタマイズをサポートしており、カーテンウォール、特殊な形状のドアや窓、床から天井までの窓、サンルーム、その他の構造物に適しています。設置中に特別なフレームは必要なく、従来の断熱ガラスを直接置き換えることができ、特別な圧力ストリップとガラス接着剤で固定され、過度の温度差によるガラスの破損を避けるために端に合理的な拡張スペースが確保されています。密封構造への損傷を防ぐため、個人でキャビティを分解することは禁止されています。

Low-eガラス

Low-e ガラスのコア構造は主に断熱組み合わせであり、一般的なタイプと仕様は次のとおりです。

銀単層Low-e複層ガラス(5+12A+5/6+12A+6)：コストパフォーマンスのバランスが取れた一般省エネ建築に適したガラスです。

ダブルシルバー Low-e 断熱ガラス (5+12A+5): 優れた省エネ性能、U 値 ≤ 2.2、厳しい寒さ/暑い地域に適しています。

トリプルシルバー Low-e 断熱ガラス (5+12A+5): 究極の省エネ、U 値 ≤1.8、パッシブハウスやハイエンドオフィスビルに適しています。

ラミネート加工と組み合わせることで、省エネ性と防爆性を両立したLow-e合わせ複層ガラスが得られます。

デザイン面では、光透過率（50%～75%）と色のカスタマイズをサポートしており、ライトグレー、ライトブルー、無色透明などのオプションの色があり、さまざまな建物のファサードスタイルに適応します。従来のサイズと非標準サイズ（カスタマイズ可能な最大 2440mm×3660mm）のカスタマイズをサポートしており、カーテンウォール、特殊な形状のドアと窓、床から天井までの窓、採光屋根、その他の構造物に適しています。設置中は、ガラスに均一な応力を確保し、固定には特別な耐荷重フレームと構造用接着剤を使用し、過度の温度差や不均一な応力によるガラスの破損を避けるために端に合理的な拡張スペースを確保する必要があります。また、密閉の失敗を防ぐためにキャビティを私的に分解することは禁止されています。

コーティングされたガラス

コーティングされたガラスのコア構造は 2 つのカテゴリに分類されます。

強化コーティングされたガラス (通常 5 ～ 8 mm): 低層のドア、窓、屋内パーティションに適しており、日よけ、安全性、基本的な保護のバランスが取れています。

断熱コーティングガラス (通常 5+12A+5): 高層のドア、窓、カーテンウォール、および温度差の大きい地域のプロジェクトに適しています。コーティング層は断熱キャビティの内側に面し、日よけ、断熱、遮音のバランスをとります。高純度アルゴンガスを封入し、断熱効果を高めます。

デザイン面では、光透過率（50%～80%）と色のカスタマイズをサポートしており、ライトグレー、ライトブルー、無色透明などのオプションカラーで、さまざまな建物のファサードスタイルに適応します。従来のサイズと非標準サイズ（カスタマイズ可能な最大 2440mm×3660mm）のカスタマイズをサポートしており、カーテンウォール、特殊な形状のドアや窓、床から天井までの窓、その他の構造に適しています。設置中は、コーティング層が断熱キャビティの内側に面し、特別な構造用接着剤と圧力ストリップを介してフレームに固定されていることを厳密に確認し、温度差によるガラスの破損を避けるために端に拡張スペースを確保してください。

アートグラス

アートガラスの中心構造は 2 つのカテゴリに分類されます。

強化アートガラス (通常 5 ～ 8 mm): 屋内パーティション、背景壁、引き戸、その他のシナリオに適しており、装飾と基本的な安全性のバランスが取れています。

ラミネート強化アートガラス (通常 5+0.76PVB+5): 低層の店の窓、バルコニーのガラス、屋外の景観窓に適しており、防爆性と落下防止の特性があり、破損後もそのまま残るため安全性が向上します。

デザイン面では、日照制御と一方向パースペクティブのカスタマイズをサポートし、シェーディング係数を 0.3 ～ 0.6 に調整でき、シルバー グレー、ライト ゴールド、ブラウンなどのオプション色を選択でき、さまざまな建物フレームの色とコーディネートできます。従来のサイズと非標準サイズ（カスタマイズ可能な最大 2440mm×3660mm）のカスタマイズをサポートし、カーテンウォール、特殊な形状のドアや窓、その他の構造に適しており、特殊な圧力ストリップとガラス接着剤を介してフレームに固定されており、温度差によるガラスの破損を避けるために端に拡張スペースが確保されています。

透明なガラスと超透明なガラス

デザインの面では、局所的な装飾と全体的な用途の組み合わせをサポートしており、通常の透明なガラスと超透明なガラスを接合して、層状の美しさを作り出すことができます。パターンとテクスチャは必要に応じてカスタマイズでき、中国スタイルでは彫刻とつや消しの風景パターンを選択でき、インダストリアルスタイルではワイヤードテクスチャとチャンホンテクスチャを選択でき、ライトラグジュアリースタイルでは色釉のグラデーションパターンを選択できます。フレームと合わせるときは、隠し圧力ストリップを使用して固定し、美しさと硬さのバランスを保ちます。また、温度変化に適応し、ガラスの破損を避けるために、端に拡張スペースが確保されています。

従来のサイズと非標準サイズ（カスタマイズ可能な最大 2440mm×3660mm）のカスタマイズをサポートしており、通常のドア、窓、フラットパーティション、経済的なカーテンウォールなどの基本的な建築構造に適しており、標準的なガラス接着剤と圧力ストリップを介してさまざまなフレームで固定されており、温度差によるガラスの破損を避けるためにエッジに合理的な拡張スペースが確保されています。ベースガラスとして、機能アップグレード後の外観や性能に影響を与えることなく、後続のコーティング、色釉薬、その他のプロセスに完全に適応できます。

使用方法と注意事項

取り付けは専門家が行う必要があり、ガラスに均一な応力がかかるように固定するために特別な圧力ストリップと中性ガラス接着剤を使用します。ガラスの角を叩く行為は禁止です。従来の断熱ガラスを直接置き換えることができ、古い改修のためにフレームを追加変更する必要はありません。

日常のお手入れは柔らかい布に中性洗剤を付けて軽く拭いてください。ガラス表面を傷つけるためにスチールウールや鋭利な物体を使用することは禁止されており、腐食や老化を防ぐために、酸性またはアルカリ性試薬とウォームエッジシーリングテープとの接触を避けてください。

定期的にキャビティのシールを確認してください。曇り、水の浸入、または結露が発生した場合は、適時に窓ガラス全体を交換する必要があります。このような状況はシール不良が原因で発生する場合が多く、取り付け精度も同時に確認する必要があります。

破損や落下を防ぐために、特に高層のドア、窓、床から天井までの窓など、ガラスに重い物体が当たらないようにしてください。亀裂が生じた場合は、シール構造へのさらなる損傷を避けるために、使用を中止し、すぐに交換してください。

過度の温度差や不均一な応力によるガラスの割れを防ぐため、高温にさらした後はすぐに冷水で洗い流さず、冬にはガラス表面の雪や氷を取り除いてください。

一体化されたウォームエッジシール構造を損傷し、製品の省エネ性能とシール性能が完全に損なわれないように、キャビティを分解したり、ガラスを個人的に切断したりすることは禁止されています。

よくある質問 (FAQ)

Q: 4SG 断熱ガラスの「ウォームエッジ シーリング」と従来のアルミニウム スペーサー シーリングの違いは何ですか?

A: 主な違いは、サーマルブリッジとシールの精度にあります。ウォームエッジ テープには熱伝導性がないため、エッジの熱橋が完全に排除されます (冬季には結露しません)。また、一体成型により手作業による接着ミスがなく、年間空気漏れ率はわずか 0.5% で、シール寿命は従来のアルミニウム スペーサーをはるかに上回ります。

Q: 4SG 断熱ガラスは、家庭で従来の断熱ガラスを直接置き換えることができますか?

A: はい。従来の断熱ガラスと同じサイズと重量を持ち、ドアや窓枠を変更する必要がなく、元の取り付け穴や圧力ストリップに直接適応します。古い住宅街の省エネリノベーションに追加の躯体費用は不要です。

Q: 封入されているアルゴンガスは漏れることはありますか？使用効果に影響はありますか？

A: 漏れ率が極めて低いです。一体化されたシーリング構造により、アルゴンの年間漏洩率は0.5%以下で、通常の使用15年後でも80%以上の濃度を維持でき、断熱効果や遮音効果に大きな影響を与えません。

Q: 4SG 複層ガラスのシールテープは劣化しますか?

A: ゆっくりと劣化しますが、耐用年数は保証されています。このテープは耐候性ポリマー素材で作られており、紫外線や高温/低温に耐性があり、通常の老化サイクルは 20 年以上で、従来のシーラントの耐用年数 (10 ～ 15 年) をはるかに超えています。

Q: 中国北部の極寒の地域で使用する場合、ガラスエッジの結露の問題は解決できますか?

A: はい。ウォームエッジシーリングは、熱橋効果なしにエッジの熱伝導を完全に遮断します。冬に室内外の温度差が大きくても、ガラスエッジの結露やカビが発生せず、室内を乾燥した状態に保ちます。

Q: 4SG 複層ガラスは中国北部の極寒地域での使用に適していますか?

A: 非常に適しています。ウォームエッジシーリングは、北国の冬におけるガラスエッジの結露やカビの問題を完全に解決します。トリプルガラスのダブルキャビティバージョンは、U 値が 1.4 と低く、室内の熱損失を大幅に削減し、暖房エネルギー消費量を削減し、-40℃ の低温環境に適応できます。

Q: 透明なガラスの緑がかった色合いは装飾効果に影響しますか?

A: いいえ。透明なガラスの緑がかった色合いはわずかであり、大面積のガラスを接合した場合、または特定の光の角度でのみ気づくことができます。日常の住宅や商業シーンでの全体的な装飾効果にはまったく影響を与えず、カーテンや照明、その他の組み合わせによって弱めることができ、コストパフォーマンスは超透明ガラスをはるかに上回ります。

調達およびカスタマイズサービス

同社はワンストップの4SG断熱ガラスのカスタマイズと調達サービスを提供し、構造タイプ（二重ガラスシングルキャビティ/トリプルガラスダブルキャビティ）、ガラス厚さ（5〜8mm）、コーティングタイプ（シングルシルバー/ダブルシルバーLow-e）、光透過率、色などのコアパラメータの完全なカスタマイズをサポートします。プロジェクト場所の気候、省エネレベル、設置シナリオを組み合わせて、独自の最適化スキームを提供します。

現地測定、省エネ効果シミュレーション、技術公開サービスを無料で提供し、量産前に詳細なパラメータレポートや設計図を発行します。大量購入で大幅な割引が受けられます。物流では、ガラスコーナーの保護と密閉構造に重点を置いた標準化された耐衝撃性の木枠梱包を採用し、全国の玄関まで配送します。アフターサービスは2年間の保証が付いております。保証期間内であれば、人為的損傷によりシール不良、キャビティの曇り、コーティングの剥離、その他の問題が発生した製品は無料で交換されます。さまざまな建築プロジェクトの円滑な実施を保証するために、生涯にわたる技術コンサルティングと付属品供給サービスが提供されます。
